Simple As Possible Architecture

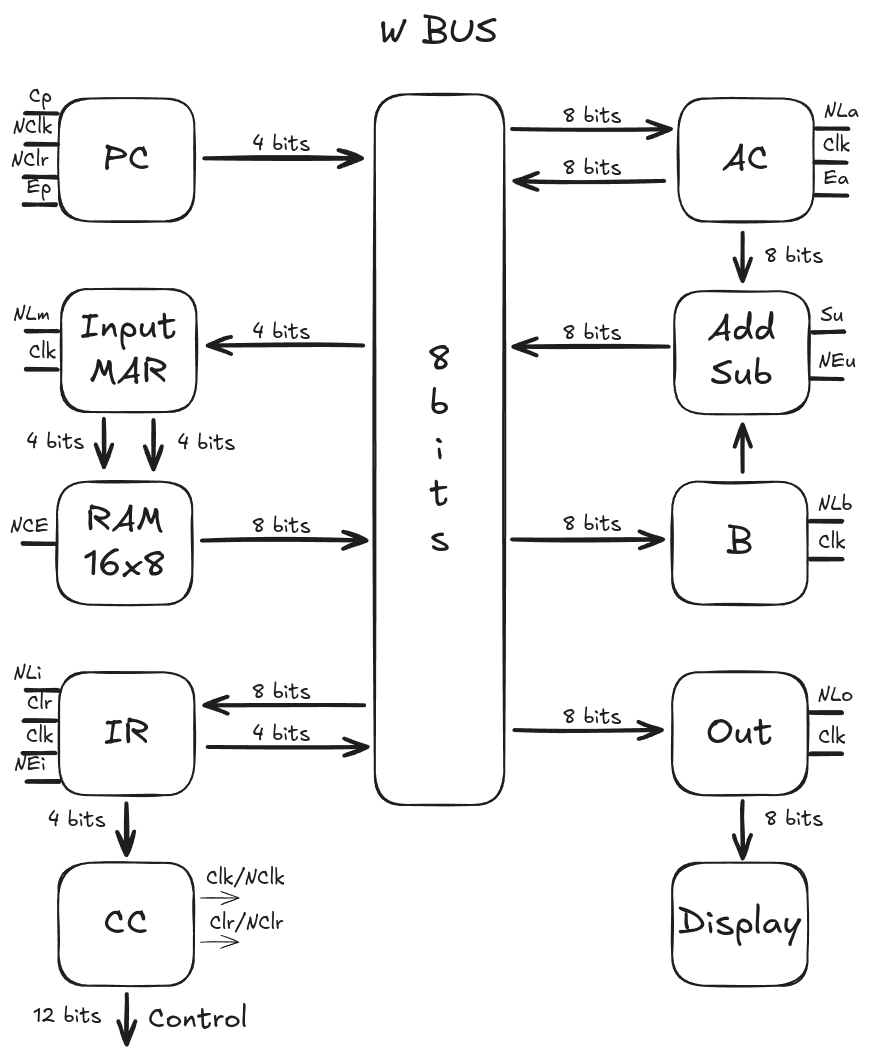

Para reforçar o conhecimento adquirido sobre arquiteturas básicas de processadores, vamos estudar uma arquitetura apresentada em um livro clássico sobre o assunto, o Digital Computer Electronics, de Albert Malvino. Nesse livro, Malvino apresenta a arquitetura SAP. A figura 14.01 exibe a arquitetura proposta para o SAP I.
1. Componentes do SAP I
1.1. Registradores
Os registradores do SAP são o PC, o AC, o B, o MAR, o IR e o Out. Vamos explorar a funcionalidade de cada um a seguir:
O Program Counter (PC)
Assim como no IAS, serve para guardar o endereço da próxima instrução a ser executada. No SAP I, ele é apenas incremental. Isso significa que não há comandos de saltos.
Sinais de controle:
- Cp - Sinal usado para incrementar o PC.
- Ep - Sinal de enable do PC. Assim como todos os outros registradores do SAP I, o PC utiliza drivers de alta impedância para controlar o fluxo de dados para o W bus. Quando Ep está em HIGH, o valor em PC é carregado no W bus.
- NClk - Sinal de clock. O PC opera em borda de descida.
- NClr - Sinal de clear. Quando Clr é LOW, o PC é resetado.
O Acumulador (AC)
Serve para armazenar operações/operandos para operações artiméticas.
Sinais de controle:
- NLa - Sinal usado para carregar dados do W bus para o AC. Sinal invertido.
- Ea - Sinal de enable do AC. Assim como todos os outros registradores do SAP I, o AC utiliza drivers de alta impedância para controlar o fluxo de dados para o W bus. Quando Ep está em HIGH, o valor em AC é carregado no W bus.
- Clk - Sinal de clock. O AC opera em borda de subida.
O Memory Address Register (MAR)
Opera em dois modos. No modo de leitura, ele recebe um endereço de 4 bits do W bus para procurar na RAM. Já no seu modo de input, ele guarda 8 bits na RAM.
Sinais de controle:
- NLm - Sinal usado para carregar dados do W bus para o MAR. Sinal invertido.
- Clk - Sinal de clock. O MAR opera em borda de subida.
O registrador B
Registrador extra utilizado para operações aritméticas.
Sinais de controle:
- NLb - Sinal usado para carregar dados do W bus para o B. Sinal invertido.
- Clk - Sinal de clock. O B opera em borda de subida.
O Instruction Register (IR)
Serve para guardar a instrução que deve ser executada no ciclo atual do processador. As instruções de 8 bits são carregadas nele. Essas instruções são divididas em dois nibbles (4 bits). Os 4 primeiros são enviados ao circuito de controle para sequenciamento da CPU e os 4 finais dizem respeito à escolha de operações e podem ser carregados novamente no W bus se necessário.
Sinais de controle:
- NLi - Sinal usado para carregar dados do W bus para o IR. Sinal invertido.
- NEi - Sinal de enable do IR. Assim como todos os outros registradores do SAP I, o IR utiliza drivers de alta impedância para controlar o fluxo de dados para o W bus. Quando Ep está em LOW, o valor em IR é carregado no W bus.
- Clk - Sinal de clock. O IR opera em borda de subida.
- Clr - Sinal de clear. Quando Clr é HIGH, o IR é resetado.
O registrador de saída (Out)
Serve como uma interface com o display (dispositivo I/O).
Sinais de controle:
- NLo - Sinal usado para carregar dados do W bus para o Out. Sinal invertido.
- Clk - Sinal de clock. O Out opera em borda de subida.
1.2. Unidade de aritmética
A unidade de aritmética do SAP I é extremamente simples e possui apenas as operações de soma e subtração. Quando opera em modo de subtração, assume-se a representação em complemento de dois.
Sinais de controle:
- Su - Sinal que controla se será feita a operação de soma ou subtração. Quando Su é HIGH, uma subtração é feita.
- NEu - Sinal de enable do Add/Sub. Assim como todos os outros registradores do SAP I, o Add/Sub utiliza drivers de alta impedância para controlar o fluxo de dados para o W bus. Quando Ep está em LOW, o valor em Add/Sub é carregado no W bus.
1.3. Circuito de controle

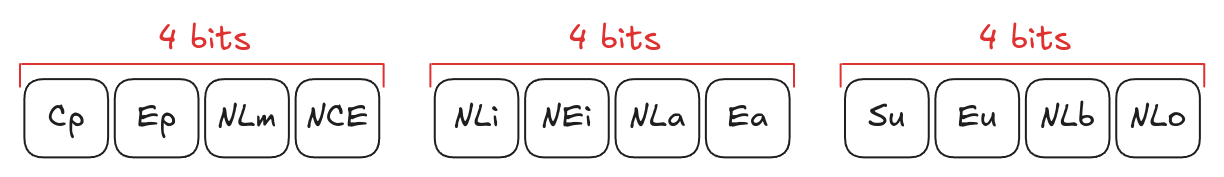

O circuito de controle é a unidade do SAP I responsável por enviar os sinais de controle para cada um dos outros componentes da CPU. Para isso, ela controla diretamente os sinais de Clk e Clr e também conta com uma palavra de controle. Essa palavra de controle pode ser vista na figura 14.02.
2. Instruções do SAP I

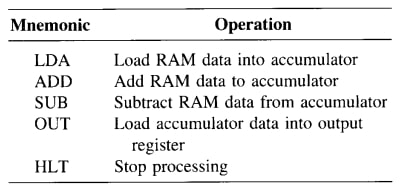

O conjunto de instruções do SAP I é bastante enxuto, consistindo em apenas 5 operações. As figuras 14.03 e 14.04 exibem essas operações possíveis.

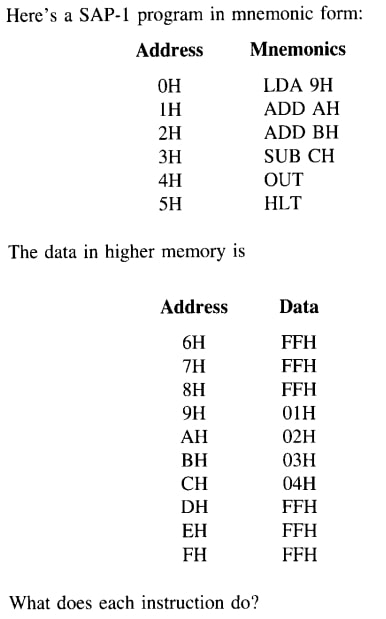

Resolva o seguinte exercício do livro do Malvino.
3. Ciclo de Fetch

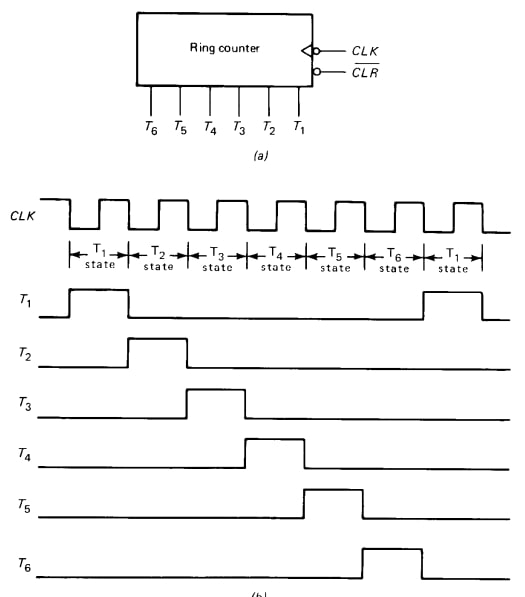

Uma das coisas que ainda não vimos é como exatamente é possível implementar os ciclos propostos por von Neumann. O SAP I apresenta a solução para este problema de forma particularmente didática. O segredo por trás da implementação dos ciclos do SAP I é a utilização de um Ring Counter para definir seis estados distintos para a unidade de controle. A figura 14.05 exibe o ring counter do SAP I e a carta de tempos dos seus estados.
Os três primeiros estados gerados pelo ring counter formam o ciclo de fetch da CPU. São eles os estados T1, T2 e T3. Vamos analisar cada um deles em detalhe.
Address State (T1)
O Address State é o primeiro estado do ciclo do SAP I. Nele, o endereço que está no PC é transferido para o MAR. A palavra de controle, nesse momento, fica como descrito na figura 14.06:
Increment State (T2)
O increment state existe para que o PC seja incrementado em uma unidade. A figura 14.07 mostra a palavra de controle necessária para que isso aconteça.
Memory State (T3)
O memory state marca o fim do ciclo de fetch. Nele, a instrução resgatada na RAM é transferida para o IR. O estado da palavra de controle pode ser visto na figura 14.08.

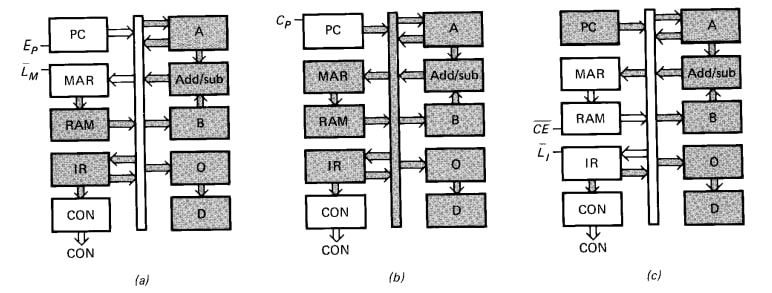

Juntos, os estados T1, T2 e T3 formam o ciclo de fetch do SAP I. A figura 14.09 exibe o diagrama de blocos dos componentes do processador em cada um dos estados deste ciclo.
4. Ciclo de Execute

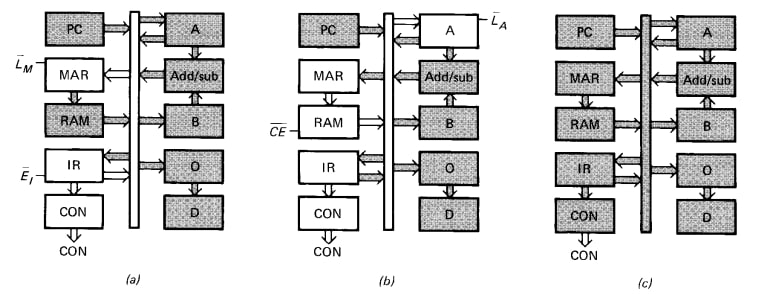

O ciclo de execute é um pouco mais complexo, pois há uma configuração diferente da palavra de controle para cada instrução do instruction set do SAP I. Como um exemplo, a figura 14.10 exibe os estados T4, T5 e T6 para a instrução LDA. Note que, para esta operação, o estado T6 é um estado sem nenhum tipo de operação.
Faça os diagramas de ativação para os ciclos T4, T5 e T6 para as operações ADD, SUB, OUT e HLT.
