Pipeline de instruções

O termo pipeline, ou tubulações em uma tradução direta, é comumente usado na computação quando temos um processo bem definido por etapas. Geralmente, quando usamos esse termo, queremos dizer que existe a capacidade de enfileirar operações de modo sistemático e, muitas vezes, com alguma otimização de tempo possível ao se aproveitar o tempo de espera de uma das operações para fazer com que outra(s) avance(m). Quando falamos de pipeline no contexto das CPUs, a segunda interpretação é a mais valiosa.

Como vimos anteriormente, as CPUs modernas seguem a arquitetura delineada por Von Neumann. Isso significa ter dois ciclos claros; um de busca e outro de execução. No entanto, qualquer pessoa que já tentou implementar os circuitos lógicos necessários para reproduzir esses dois ciclos consegue atestar que, na verdade, esse ciclo se subdivide em micro operações menores. A saber:

• Busca da instrução (Fetch Instruction - FI) - esse processo é simples e envolve buscar a instrução na memória utilizando o endereço apontado pelo program counter
• Decodificação da instrução (Decode Instruction - DI) - para quem só trabalhou com o projeto de CPUs mais simples, esse passo pode soar estranho, como se houvesse alguma dificuldade ou necessidade real de chamar de decodificação uma simples separação de bits. Para acabar com essa estranheza, considere a simples possibilidade de uma CPU ter mais de um tipo de formatação de instrução diferentes e um cabeçalho para definir qual tipo de instrução está sendo usada. Basta essa pequena complicação para que o processo de encontrar o opcode e os operandos se transforme em uma decodificação.
• Calculo dos operandos (Calculate operands - CO) - nem sempre esta etapa é necessária, mas devemos considerá-la para os casos em que trata-se de um endereçamento que exige algum tipo de cálculo.
• Busca dos operandos (Fetch operands - FO) - caso trate-se de operandos com endereçamento imediato ou por registrador, não há a necessidade de esperar por um acesso à memória. Para todos os outros casos, essa etapa envolve aguardar uma operação de I/O.
• Execução da instrução (Execute instruction - EI) - aqui é onde a operação de fato é executada. Esta etapa pode ser praticamente instantânea ou envolver mais transferência de dados e espera por operações de I/O. Depende completamente do tipo de operação que precisa ser feita.
• Escrita do operando (Write Operands - WO) - quando especificado, armazenar o resultado da operação em memória.

Ao analisar com cuidado essas etapas do ciclo de execução de uma instrução, é possível perceber um padrão: há um potencial para muita espera e pouca ação direta do processador. Em outras palavras, há potencial para otimizar esse ciclo. Como? Fazendo com que mais de uma operação execute ao mesmo tempo, em que cada uma fica em um estágio diferente.

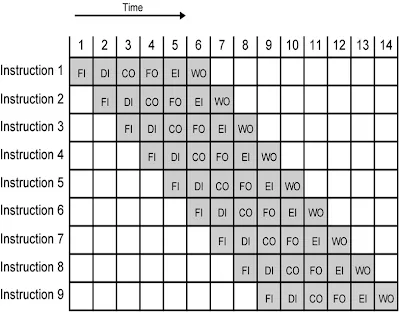

A imagem abaixo mostra o cenário ideal, onde 9 instruções são enfileiradas ao mesmo tempo; cada uma em uma etapa diferente de execução.

Note que, neste caso, a primeira operação é concluída após 6 ciclos e as operações subsequentes são concluídas com um intervalo de apenas um ciclo entre elas. Contraste isso com uma situação em que nenhuma estratégia de pipeline seja utilizada; neste caso, teríamos um intervalo constante de 6 ciclos entre cada operação. Esse é o poder do pipeline.

No entanto, nem tudo são flores. O diagrama acima parte da premissa de que todas as instruções necessariamente passam pelas 6 microoperações e isso evidentemente não é verdade. Além disso, não consideramos a possibilidade de duas etapas concorrerem pelo uso do mesmo recurso. Embora seja muito comum que uma CPU mais moderna tenha mais de um barramento, ainda assim é improvável que não haja um gargalo quando mais de uma operação requer o uso dos mesmo componentes ao mesmo tempo.

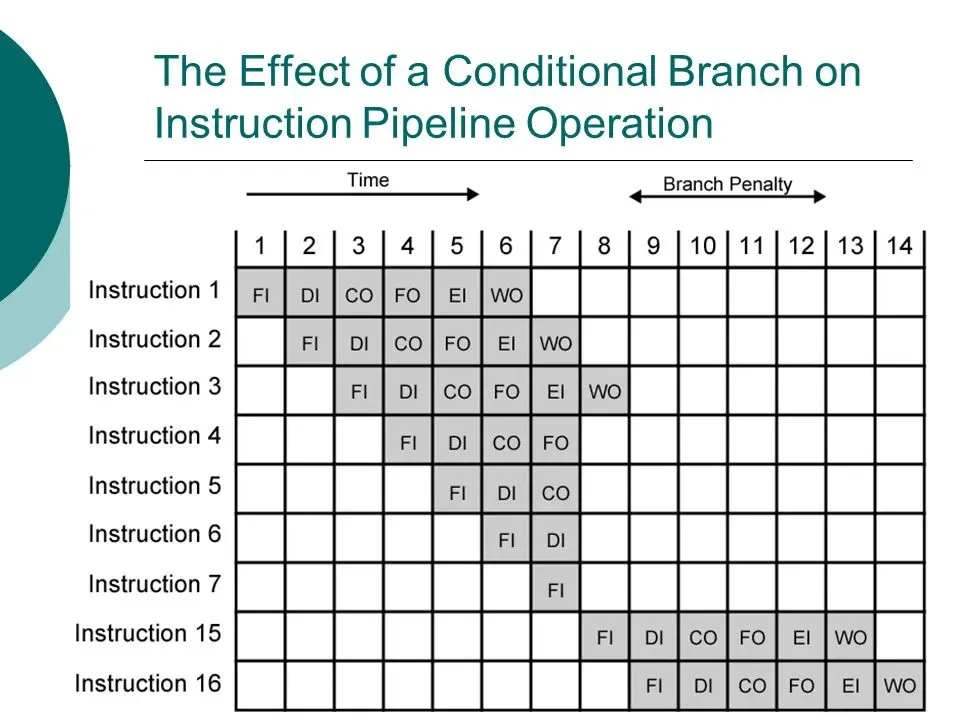

Como um terceiro desdito na vida dos pipelines e com um destaque por ser o pior contratempo temos as instruções com salto condicional. O que fazer quando uma das instruções enfileiradas é de salto condicional? O problema é claro: pode ser que todas as instruções enfileiradas atrás do salto condicional se tornem incorretas, pois o salto acontece e leva o programa para outro lugar de memória. Nesse caso, o que ocorre? Bem, ocorre que precisamos jogar fora toda a fila. A imagem abaixo exemplifica esse tipo de atraso.

O atraso causado pelo salto condicional faz com que o intervalo entre operações volte a ser de 6 ciclos nos casos em que ele ocorre. Embora isso não seja o suficiente para descreditar completamente a estratégia, acho que vale a pena estudarmos com mais calma e de forma mais estruturada o que pode dar errado em um pipeline. A seguir, vamos falar sobre os hazards de pipeline.
